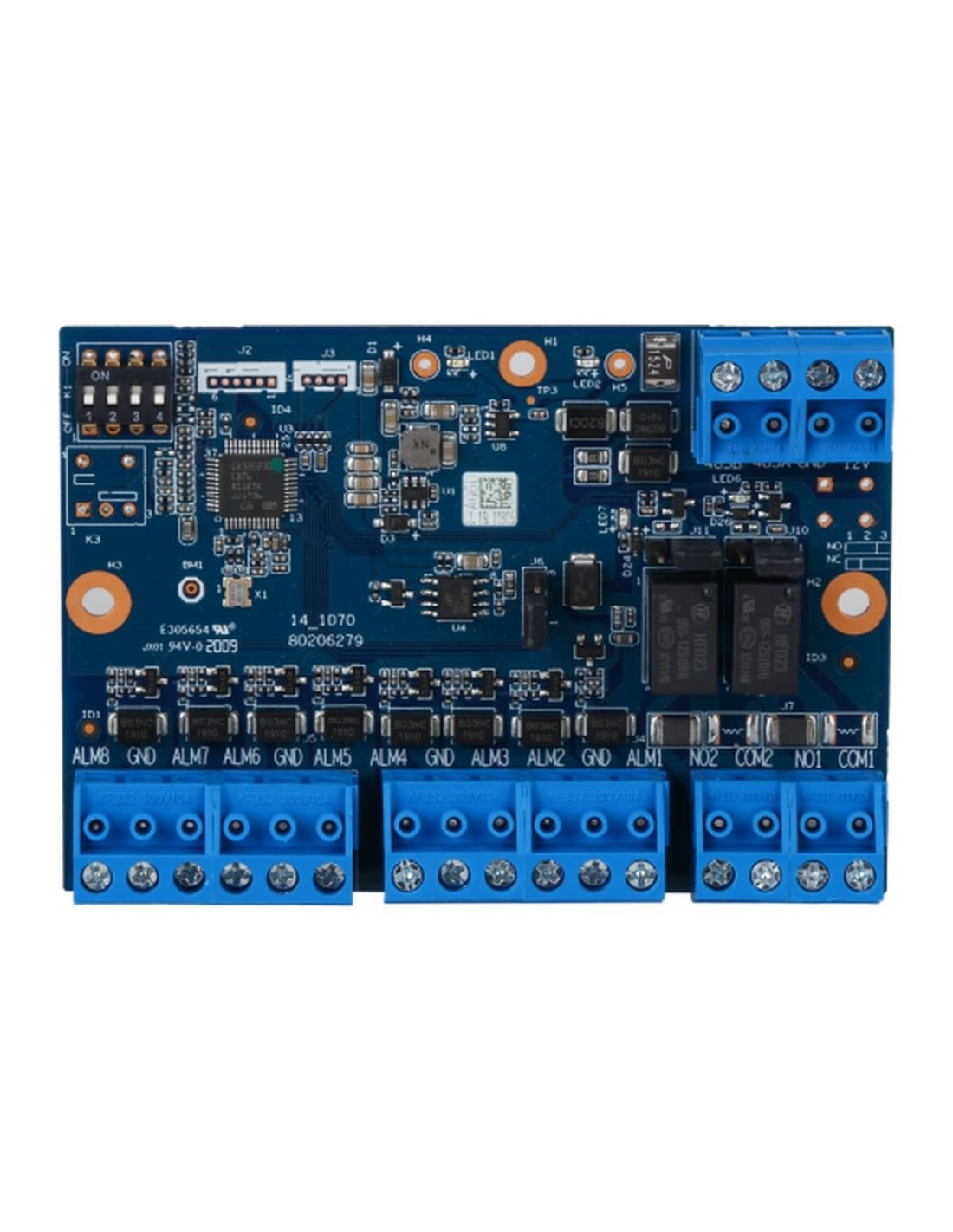

El Módulo Expansor de 8 Entradas Dahua DHI-ARM808-RS RS-485 (referencia DHI-ARM808-RS) es un módulo que le suma 8 zonas cableadas y 2 salidas de alarma a un panel cableado Dahua, por el bus RS-485. Es lo que se compra cuando el panel se quedó corto de zonas para los detectores de puertas, ventanas y movimiento.
Las entradas aceptan NC, NA, 1EOL, 2EOL y 3EOL, con resistencias de 2K7, 4K7 y 6K8 (e inercial e impulso con el ARC3008). Las 2 salidas son de 30 VCC / 500 mA, el bus llega hasta 300 m con cable RVV2 × 1,5 y se alimenta a 12 VCC. Dahua lo declara para los paneles cableados ARC3008C, ARC9016C, ARC2008C y ARC2016C.
Ocho zonas más en un solo bus Amplía el panel cableado sin cambiarlo: 8 entradas con varios tipos de lazo y resistencia de fin de línea, más 2 salidas. |
⚠ El error al comprar: llevarlo para el ARC3800H La ficha oficial lo declara para los paneles cableados ARC3008C, ARC9016C, ARC2008C y ARC2016C. No está declarado para el ARC3800H ni para el convertidor ARA715. Y sus 2 salidas son «de alarma», de 30 VCC / 500 mA: Dahua no dice que sean de relé. |
| Característica | Detalle |
|---|---|
| Entradas de alarma | 8 |
| Salidas de alarma | 2 |
| RS-485 | 1, hasta 300 m con cable tipo RVV2 × 1,5 |
| Dirección del equipo | 0–15 (series ARC9 y ARC2) / 1–8 (ARC3008) |
| Terminaciones de zona | NC, NA, 1EOL, 2EOL, 3EOL, INERCIAL (ARC3008) e IMPULSO (ARC3008) |
| Resistencias EOL | 2K7, 4K7 y 6K8 |
| Modo de salida | Conmutable entre NA y NC con puente (jumper) |
| Capacidad de salida | 30 VCC / 500 mA |
| Actualización | Actualización remota por software cliente |
| Alimentación | 12 VCC |
| Consumo | 1,2 W |
| Temperatura de funcionamiento | –10 °C a +55 °C |
| Humedad de funcionamiento | 10 %–90 % HR |
| Dimensiones | 90,0 × 62,0 × 12,6 mm (L × A × H) |
| Peso neto | ≤ 1 kg |
| Compatibilidad declarada (datasheet) | Módulo de expansión de entradas que debe usarse junto con ARC3008C, ARC9016C, ARC2008C y ARC2016C |
Ojo con esto: estos datos son los que publica Dahua en su ficha oficial (ver la ficha del fabricante). Donde el fabricante no declara un dato, aquí tampoco lo inventamos.
| Modelo | Qué es | Conexión | Para |
|---|---|---|---|
| DHI-ARM2C0-P-W | Recibe periféricos inalámbricos y los pasa por TCP/IP al panel cableado | Ethernet PoE o 12 VCC | Sumar inalámbricos a un panel cableado |
| DHI-ARM708-RS | Expansor de 8 salidas de alarma | RS-485, 12 VCC | Paneles ARC3008C, ARC9016C, ARC2008C y ARC2016C |
| DHI-ARM808-RS | Expansor de 8 entradas y 2 salidas de alarma | RS-485, 12 VCC | Paneles ARC3008C, ARC9016C, ARC2008C y ARC2016C |
| DHI-ARM9A4-P-W2 | Transmisor Multi E/S: 16 entradas y 4 salidas | RF 433 MHz o red, PoE | Integrar cableados a un hub inalámbrico |
| ARA715-V2 | Convertidor RS-232 a RS-485 | Puerto serie del Hub 2 | Expansión cableada del Hub 2 |
| DHI-ARM310-W2 | Módulo de expansión para detector cableado | Inalámbrica | Ver su ficha |
| DHI-ARM320-W2 | Módulo para integrar un sensor cableado | Inalámbrica | Ver su ficha |
| DHI-ARM7012-W2 | Interruptor de pared inalámbrico | Inalámbrica | Ver su ficha |
Los módulos no son intercambiables: los ARM708-RS y ARM808-RS son de la línea CABLEADA y el ARM2C0-P-W trabaja con un panel cableado. Elija por el panel que va a usar, y si duda, pregúntenos antes.
