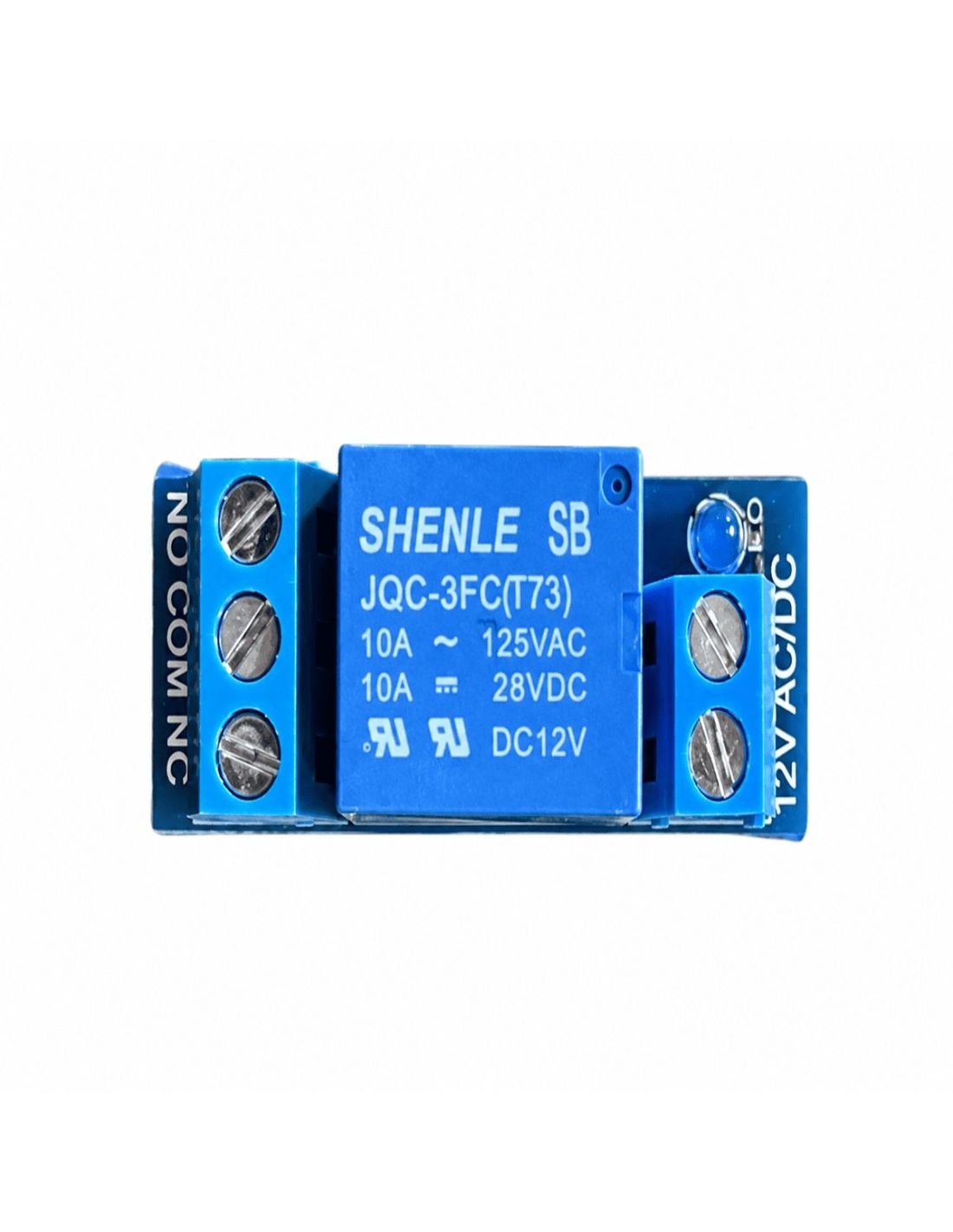

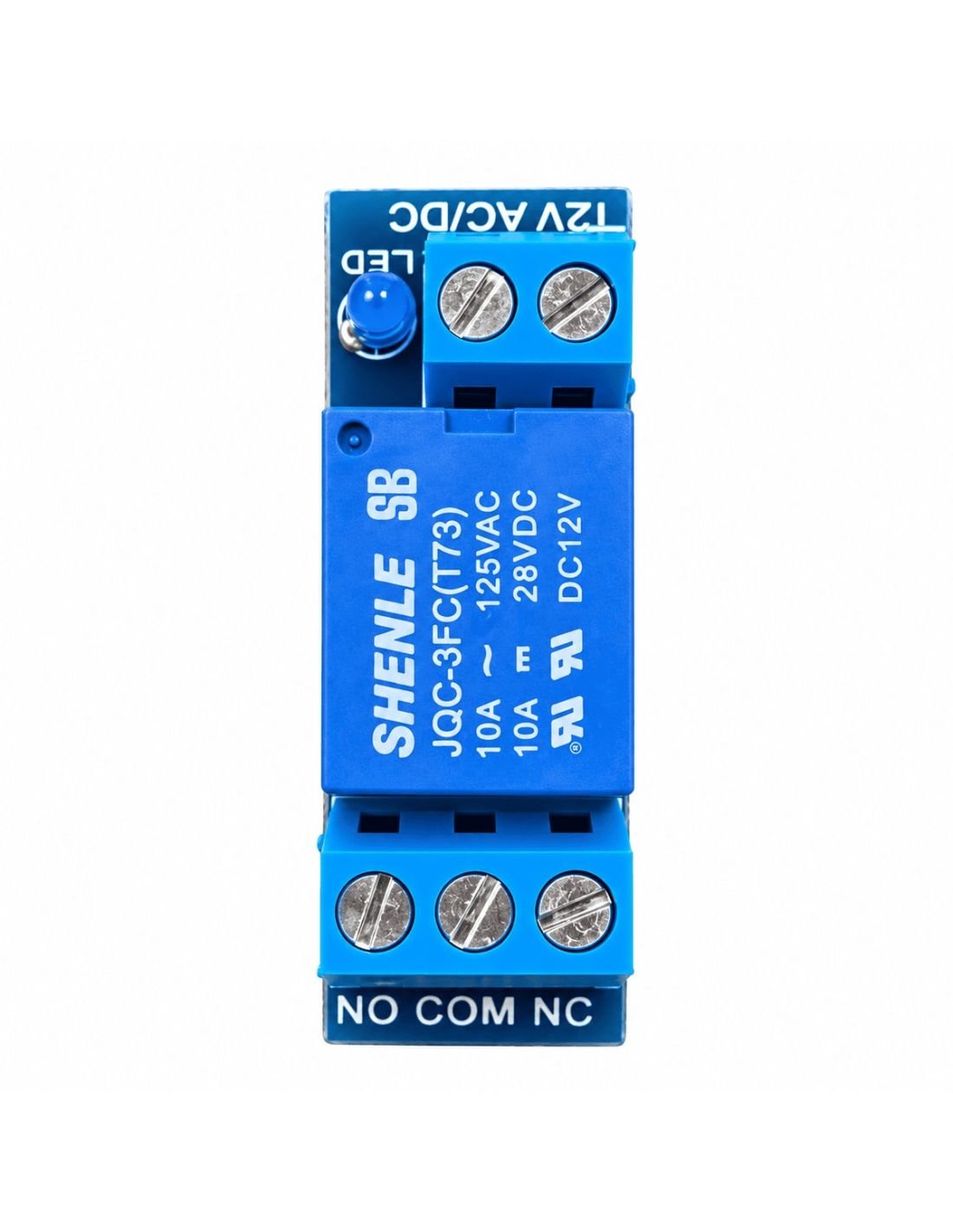

El DI-M9301 es un relevo de 5 pines con bobina de 12 V DC, entrada de 120 V AC y salida de 10 A. Es la pieza que convierte una señal pequeña del panel en el encendido de algo grande.
La salida PGM de un panel de alarma entrega apenas unos miliamperios: suficiente para avisar, insuficiente para mover una chapa eléctrica, una luminaria, un motor o una sirena de corriente alterna. El relevo es el intermediario: el panel acciona la bobina de 12 V y el relevo cierra el contacto que sí aguanta 10 amperios.
Tener 5 pines significa que trae contacto normalmente abierto y normalmente cerrado, así que sirve tanto para encender algo cuando se dispara la alarma como para apagarlo.
Vale la pena entender qué hace un relevo, porque es la pieza que más se olvida al cotizar. La salida PGM de un panel entrega una señal de control: unos pocos miliamperios, suficientes para avisar «pasó algo». Una chapa eléctrica, un reflector o un motor necesitan potencia. Conectarlos directo a la salida del panel quema la salida, y reparar eso cuesta más que el relevo.
El relevo se pone en medio: el panel energiza la bobina de 12 V y, del otro lado, un contacto mecánico cierra el circuito de 120 V que sí aguanta 10 amperios. Los dos circuitos quedan separados, así que un problema en la carga no llega al panel.
Los 5 pines dan las dos posibilidades: normalmente abierto, para encender algo cuando se dispara la alarma, y normalmente cerrado, para apagarlo. Con el mismo relevo puede prender una luz o cortar la energía de algo, según cómo lo conecte.
⚠ Conectar una carga grande directo al panel quema la salida Y repararlo cuesta más que el relevo. ❌ La salida PGM entrega unos pocos miliamperios: es una señal de control, no de potencia. ✅ El relevo va en medio: el panel mueve la bobina de 12 V y el contacto aguanta 10 A a 120 V. Díganos qué va a accionar y le confirmamos si cabe. |
| Tipo | Relevo de 5 pines |
| Bobina | 12 V DC |
| Entrada | 120 V AC |
| Salida | 10 A |
| Uso previsto | Automatización de salidas en paneles de alarma y control |
| DI-M9301 | Relevo de 5 pines, bobina 12 V DC, salida 10 A. Convierte la señal del panel en potencia real. El de este producto. |
| MS31 | Contacto magnético para puertas de madera, normalmente cerrado. |
| MS60L | Contacto magnético tipo pesado con salida NC, para puertas industriales, portones y cercos. |
| HG-SKYNET | Receptor inalámbrico de 2 canales con salidas de contacto seco. |
| EPA-735 | Sirena con estrobo de 12 V, para la salida de alarma. |
El relevo es la pieza que casi siempre se olvida al cotizar, y sin ella la salida del panel no mueve nada más grande que un led. Si nos dice qué quiere accionar, le confirmamos si le sirve.
En Sensores y Accesorios Hagroy hay 11 modelos publicados. Si este no es el que busca, el resto de la línea es este:
Porque la salida del panel es una señal de control, no de potencia. Si conecta directo una carga grande, quema la salida. El relevo aísla el panel y maneja la corriente.
Para eso es: el panel acciona la bobina de 12 V y el relevo conmuta los 120 V AC, hasta 10 A. Verifique que el consumo de su carga esté por debajo de ese límite.
Que trae contacto normalmente abierto y normalmente cerrado, además de la bobina. Puede usarlo para encender o para apagar según le convenga.
Se monta habitualmente sobre zócalo. Si no lo tiene, pregúntenos y le decimos cuál corresponde.
Divida los vatios del equipo entre el voltaje. Un reflector de 100 W a 120 V son menos de 1 A: sobra. Un motor es otra historia, porque al arrancar consume varias veces lo nominal. Díganos qué va a conectar y le confirmamos.
